圆振动筛配件、易损件明细表
发布日期：2014-04-02 作者：隆中
关于圆振动筛配件、易损件的问题解答：
1、什么是圆振动筛配件？
圆振动筛配件是指圆振动筛设备自身可以拆卸掉的零件或部件。
2、圆振动筛配件有哪些？
其中筛箱、筛网、激振器、支撑装置、联轴器等是圆振动筛配件。
3、圆振动筛配件明细表
|
编号 |
名称 |
|
1 |
筛箱 |
|
2 |
激振器 |
|
3 |
支撑装置 |
|
4 |
联轴器 |
4、圆振动筛易损件有哪些？
筛网、减振弹簧装置均是圆振动筛的易损件。

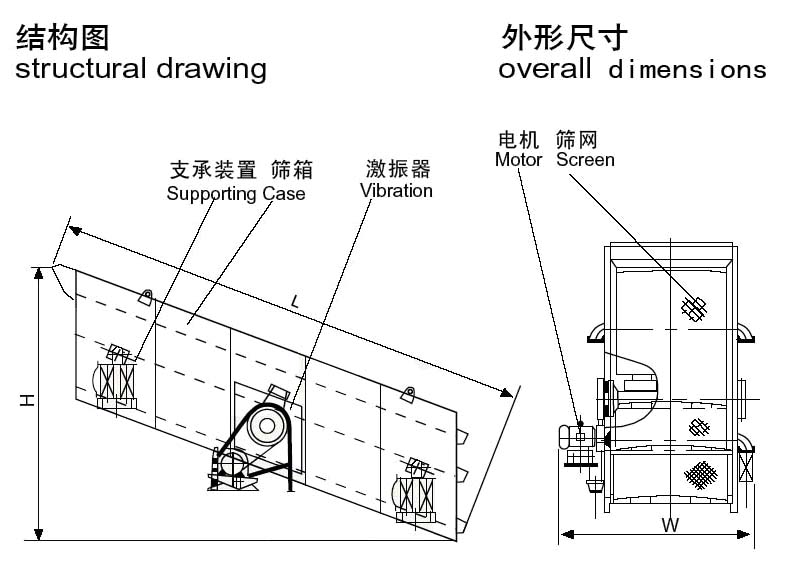

5、圆振动筛结构图纸
大概了解了什么是圆振动筛的配件、易损件，接下来隆中重工为您一一详解这些配件、易损件的材质以及作用：
1、筛箱：由筛框、筛板组成。
（1）筛框为gao强度螺栓联接的空间金属结构件。主要由侧板、梁、加强梁、支承座组成。下部横梁与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。支承梁与弹性支撑装置联接，承受筛机振动部分的重量。在筛框的入料端设有入料异型梁。在出料端设有出料异型梁。
（2）筛板：为不锈钢焊接筛板、冲孔筛板或橡胶筛板,采用长矩形孔或方孔筛板。
2、激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块的联接轴用挠性盘与中间轴联接，外设中间保护罩，电机经皮带轮、传动轴和挠性联轴器驱动激振器组。通过更换、添加或减少配重块，实现振幅的调整。为保证可靠性，激振器轴承座采用可铰制孔gao强度螺栓联接于筛箱。
3、弹性支撑装置：本机通过四组弹性支撑装置与底架或建筑物相联接。弹性支撑装置采用四个橡胶弹簧减振。
橡胶弹簧的弹性变形较大，有很好的刚度；而且工作中不会突然断裂，产生的噪声较小，在筛子启动和停止过程中越过共振区时的共振振幅也比钢弹簧小。
4、挠性联轴器：挠性连轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩,并能减小筛机停车过共振振幅。
总结：圆振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架、支撑装置及电动机等组成，其中筛网、减震弹簧装置是圆振动筛的易损件。
振动筛厂家——隆中重工不但生产供应大中小型的圆振动筛机械，也为您提供配件支持。
相关阅读：隆中振动筛：好配件才有好产品
