圆振动筛结构及组成原理
发布日期：2016-08-17 作者：隆中

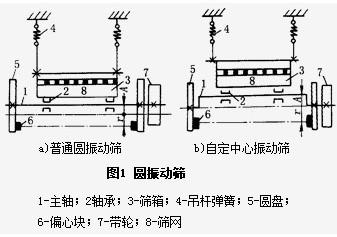

圆振动筛通常分为普通圆振动筛和自定中心振动筛，其横截面示意图见图1。装有筛网8的筛箱3由弹簧4悬挂（吊式）或支承（座式），可以藉激振力自由振动。主轴1的轴承2装在筛箱3上，主轴由带轮7驱动而旋转。带偏心重的圆盘5装在主轴上并随其旋转。偏心重旋转时产生离心惯性力，驱使筛箱产生圆形轨迹的振动。图中振幅以A表示，r则表示激振偏心距，即偏心重与轴承中心线之间的距离。
【圆振动筛的结构及工作原理详细>>】
从图1可以看出，普通圆振动筛与自定中心振动筛的区别J在于振动器的结构略为不同。前者的轴承中心与带轮的中心位于同一直线上，当振动筛运转时，带轮便随筛箱一起振动，因此引起三角带的反复伸缩而使之易于损坏，并且需采用较小的振幅（一般都小于3mm）。由于这些缺点，这种振动筛已很少使用。自定中心振动筛的带轮中心位于轴承中心与偏心块的重心之间，并使带轮的中心线位于偏心块与振动机体合成的质心上，因此，当振动筛工作时，带轮就不随筛箱一起振动，只作旋转运动，从而还可以采用较大的振幅，以提gao筛分效率。因而自定中心振动筛发展很快，获得了广泛应用。目前工业生产中采用的圆振动筛一般都属于自定中心振动筛这一类型。
相关阅读：隆中圆振动筛的优点及技术参数
