直线振动筛的产品说明书
发布日期：2014-03-11 作者：隆中
直线振动筛简称直线筛，是振动筛分机械的一种。该机可对粉状、颗粒状物料的筛选和分ji，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。
一、直线振动筛的结构部件

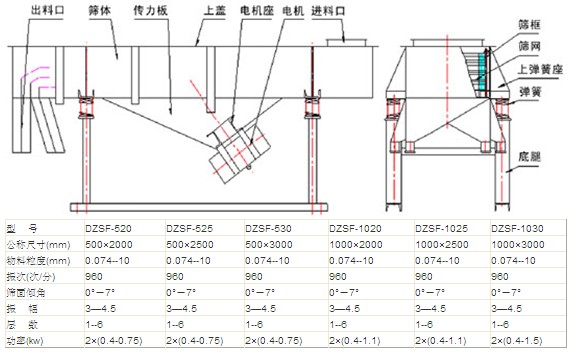

直线振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱：由数种厚度不同的钢板焊制而成，具有特定的强度和刚度，是筛机的主要组成部分。
2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。
3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座：安装振动电机，使用前连接螺钉需要拧紧，特别是新筛机试用前三天、需要反复紧固，以免松动造成事故。
6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧需要垂直与地面。
7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱需要垂直与地面，两支柱下面的槽钢应相互平行。
二、直线振动筛的工作原理
直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分ji的目的。
该机可用于流水线中实现自动化作业，具有能耗低、效率gao、结构简单、易维修、全封闭结构无粉尘溢散的特点。较gao筛分目数400目，可筛分出7种不同粒度的物料。
三、直线振动筛的特点
直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量gao、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。
1、特别之筛网结构设计，方便和快速更换筛网 ( 只需3到5分钟 ) ，此外此种设计允许使用各种筛网 ( 尼龙、特种龙、PP网 )。
2、筛机设计；精巧和容易装配，一人即可操作筛机。
3、和其他相关品pai厂商比较，具较大筛选面积和效率gao益之处理能力。
4、其母网全部支撑细网，因此细网可独得较长之寿命，而降低细网耗材使用，淤长时间 之生产过程可降低诸多成本。
四、直线振动筛振动电机使用说明
本系列电机满足下列条件时，能连续输出额定激振力。
1、振动加速度：不过7g（g：重力加速度）
2、环境温度：不过40℃
3、海拔：不过1000m
4、电源频率：50Hz
5、电压：380V
6、温升：小于80K（电阻法）
本章主要是讲直线振动筛的产品说明书，下章隆中重工为您介绍直线振动筛的安装使用说明书。
